鋼筋擠壓連接接頭的質(zhì)量驗收在使用套筒擠壓連接前,首先對鋼筋擠壓連接接頭進(jìn)行單體性能試驗,質(zhì)量得以確認(rèn)后，在施工中不必重復(fù)做這些試驗,只做拉伸試驗即可。

施工中對擠壓鋼筋連接接頭的檢查項目和抽檢批量作以下規(guī)定:

(1)質(zhì)量檢查質(zhì)量檢 查包括外觀檢查和拉伸試驗兩部分。首先施工人員應(yīng)對全部鋼筋接頭外觀質(zhì)量進(jìn)行檢查;拉伸試驗以同批號鋼套筒且同一制作條件的500個接頭為一批,不足500個接頭仍為一~批。

(2)試件數(shù)量在施工人 員自檢合格的基礎(chǔ)上抽檢10 %的接頭外觀進(jìn)行檢查。拉伸試件從每批接頭中抽取3個,拉伸試件應(yīng)從工程中隨機(jī)抽取。當(dāng)現(xiàn)場抽取有困難時,可制作與現(xiàn)場條件完全相同的接頭試件。

(3)外觀檢查的質(zhì)量要求外觀檢查采用專用工具或游標(biāo)卡尺檢測。接頭擠壓道數(shù)和壓痕尺寸應(yīng)符合表1和表2規(guī)定的指標(biāo);接頭兩端鋼筋上應(yīng)顯露檢查標(biāo)志線;接頭上不得有劈裂、裂縫或影響接頭性能的其他表面缺陷;接頭處2根連接鋼筋軸線彎折角不得大于4°。

(4)拉伸試驗的質(zhì)量要求3 個試件中如有1個試件拉伸試驗不符合要求,應(yīng)取6個試件復(fù)檢。復(fù)檢結(jié)果如仍有1個試件不符合要求,則該批接頭判為不合格。

4.2鋼套筒的質(zhì)量驗收

(1)外觀檢查鋼套筒外觀檢查抽樣率為10%,外觀質(zhì)量要求表面不能有影響性能的裂縫、折疊、分層等缺陷存在。鋼套筒表面的壓接標(biāo)志應(yīng)清晰,中部兩壓接標(biāo)志距離應(yīng)不小于20 mm。

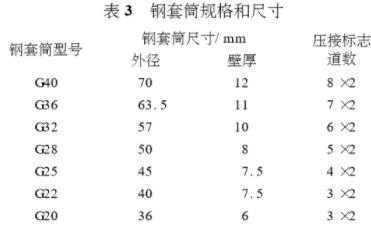

鋼套筒尺寸應(yīng)符合表3的要求。

(2)力學(xué)性能驗收鋼套筒 在具有原材質(zhì)量證明的基礎(chǔ).上進(jìn)行力學(xué)性能復(fù)驗。要求同爐號、同規(guī)格鋼材制成的鋼套筒為一批,每批制取1根拉伸試樣,試驗結(jié)果應(yīng)符合優(yōu)質(zhì)碳素鋼結(jié)構(gòu)的要求。如果進(jìn)行硬度測試,其結(jié)果也應(yīng)符合國標(biāo)的有關(guān)規(guī)定。

鋼筋套筒冷擠壓連接是鋼筋混凝土結(jié)構(gòu)施工中鋼筋連接的一項新技術(shù),與傳統(tǒng)的焊接相比,具有操作筒單、施工速度快,連接時無明火不受天氣及自然環(huán)境的影響,接頭質(zhì)量穩(wěn)定可靠,應(yīng)用廣泛,檢驗直觀等優(yōu)點,有著較好的推廣使用價值和應(yīng)用前景。

本文地址:http://www.cspangzi.com/article-242.html，以上文字由衡水安達(dá)機(jī)械整理發(fā)布，嚴(yán)禁盜用。
